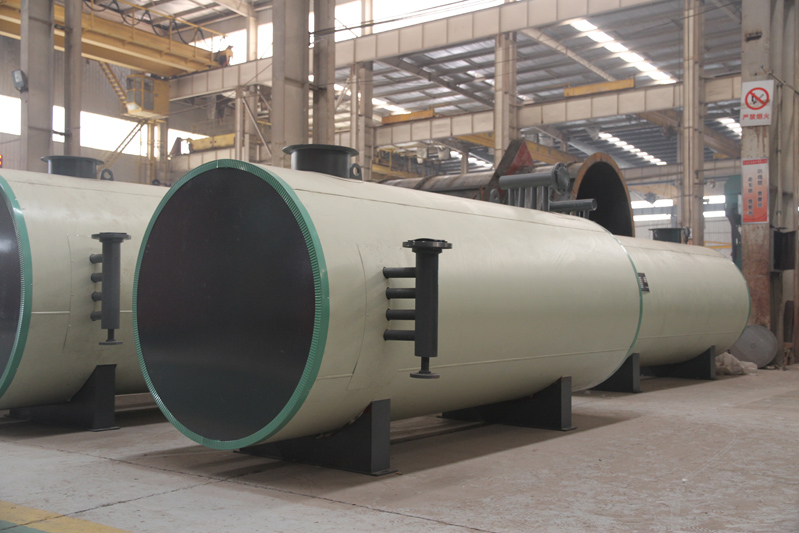

卧式燃气导热油炉
【产品简介】
燃料选择:天燃气 轻油
传热介质:导热油
输出温度:最高320度
输出效率:92-98%
输出功率:120-12000千瓦
输出功率:10万~1000万大卡/小时
燃气(燃油)导热油锅炉,是以燃气、燃油或乙醇为燃料,以导热油为导热载体,可作为350℃以下各种环境下的高温热源,广泛应用于各种需要进行高温加热或烘干的各行各业。本产品具有温度高、压力低、控温精确、热能利用率高的优点。本产品还可以选配蒸汽发生器,产生1.3MPa以下的饱和蒸汽,供用户使用。
【结构特点】

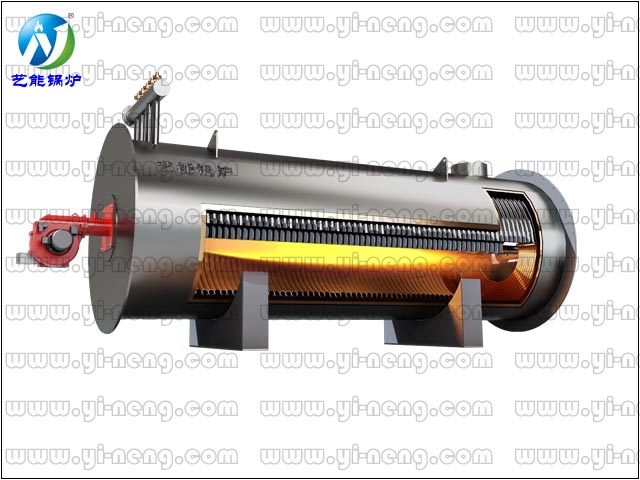

1.采用湿背式内燃两回程结构,锅炉顶部带有顶盘管,有效的防止了火焰直接辐射后墙,同时在紧凑的结构前提下,增加了辐射受热面积,提高了锅炉的热效率。
2.采用微正压运行,有效的提高了炉膛的燃烧强度,使同容量锅炉的体积更小,同时消除了锅炉炉膛、烟道的漏风,提高了锅炉的热效率。
3.采用先进的EDA技术,详细计算炉体结构尺寸、烟气的流速,合理充分利用火焰和烟气换热,保证锅炉可靠工作和充分冷却,提高锅炉的热效率。
4.采用高效冷凝技术,有效的降低了排烟的温度,提高了锅炉的热效率。
5.采用合理的结构设计和优良的耐火、保温材料,大幅降低炉体外表温度,使外表温度低于50度(高于国家标准),减少热流失,提高锅炉的热效率。
6.采用全新设计,降低燃料燃烧时的有害物质排放量,满足国家环保标准,特别是降低氮氧化物的排放量,满足国家的低氮排放标准。
7.采用多家国际知名品牌的进口燃烧器,适应各种应用场景,保证质量,保证安全。
【电控系统】
1. 采用西门子等国际大品牌的PLC等自动化控制器做为控制核心
2. 采用国际大品牌的外围组件,实现高质量的全自动控制系统
3. 实时采集进口、出口的温度、压力等各种参数并在控制柜中实时集中显示
4. 通过PID等闭环控制系统,保证锅炉稳定的工作在用户设定的各种参数下
5. 监控各组数据的工作范围,对各种异常进行提醒或报警,方便用户使用和维护
6. 控制模块具有强大的扩充能力,根据客户需要,可以方便的实现群控、远程控制等多种深度应用
【执行标准】
1.严格按照国家及行业标准对锅炉进行设计、制造、组装、实验和验收,其中包括但不限于下列标准:GB/T16507《水管锅炉》、TSG G0001《锅炉安全设计监察规程》、GB/T17410《有机热载体炉》、GB50273《锅炉安装工程施工及验收规范》
2.锅炉使用的主要钢材采用20 GB/T3087,保障锅炉安全可靠。
3.按照NB/T47018选取焊材,锅炉炉管采用氩气保护全熔透焊接,焊缝按照NB/T47013《承压设备无损检验》进行X射线探伤和检验,锅炉总装完成后管组全部进行水压试验,保障每台锅炉的焊接质量达到标准。

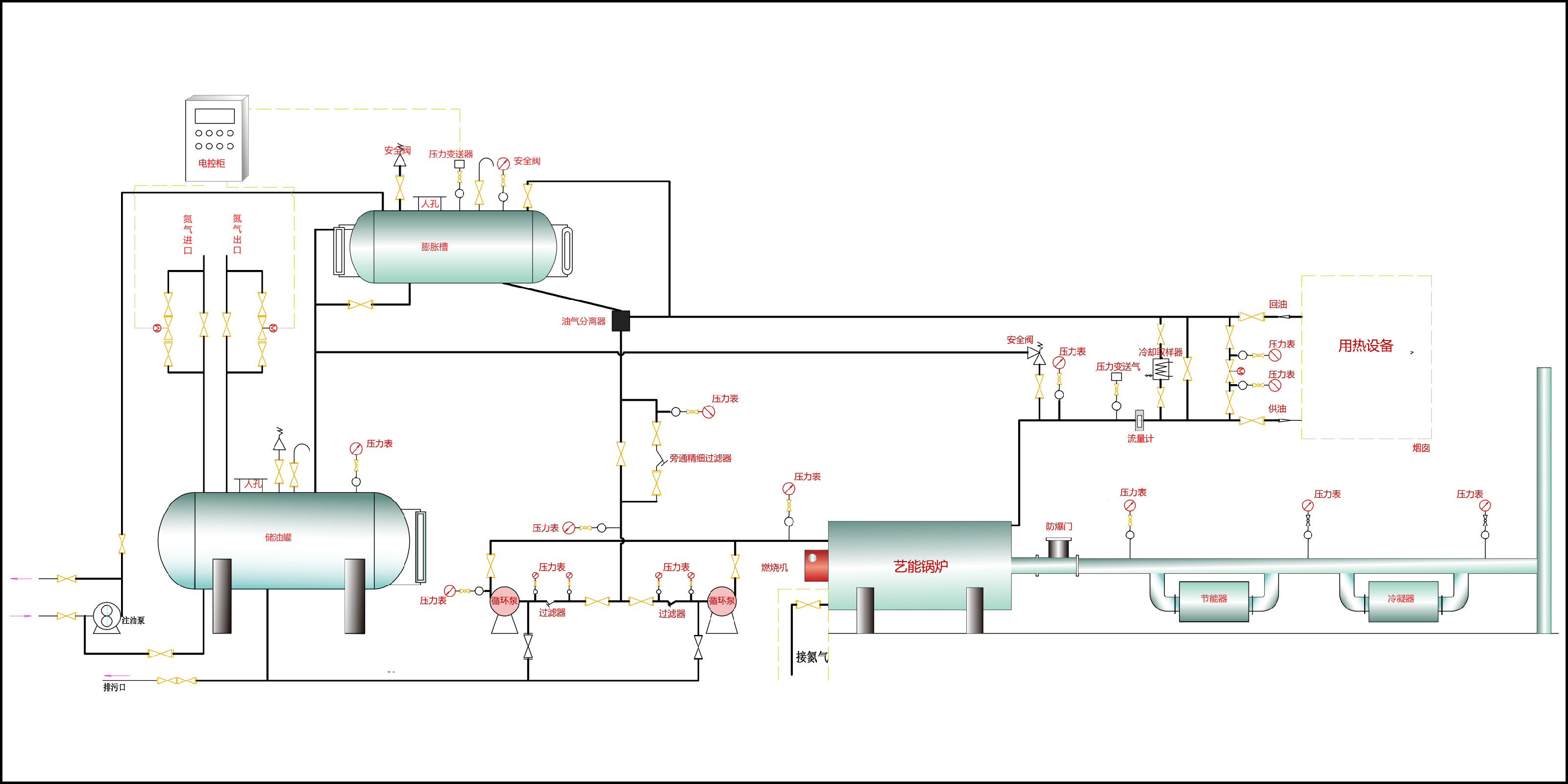

【工艺流程图】
【产品参数】
产品详细编码 燃油系列:YYW-___额定供热量(KW)___Y 燃气系列:YQW-___额定供热量(KW)___Q |
||||||||||||
额定 供热量 |
KW | 120 | 240 | 350 | 500 | 700 | 1000 | 1200 | 1400 | 2000 | 2400 | |
X104Kcal/h | 10 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | ||
热效率(≥%) | Y | 96.10 | 96.09 | 96.28 | 96.27 | 96.02 | 96.00 | 96.06 | 96.03 | 96.07 | 96.06 | |
Q | 98.05 | 98.04 | 98.23 | 98.20 | 98.53 | 98.52 | 98.16 | 98.53 | 98.55 | 98.50 | ||
设计压力(Mpa) | 1.1 | |||||||||||
介质最高温度(℃) | 320 | |||||||||||
循环油流量(m3/h) | 12.5 | 18 | 30 | 30 | 60 | 80 | 100 | 100 | 160 | 160 | ||
炉内容油量(m3) | 0.09 | 0.12 | 0.29 | 0.38 | 0.52 | 0.57 | 0.74 | 0.92 | 1.55 | 1.77 | ||
配管连接内径(DN) | 50 | 50 | 65 | 65 | 100 | 100 | 150 | 150 | 150 | 150 | ||
系统装机总容量(KW) | 4.7 | 7.2 | 9.5 | 9.8 | 17.6 | 18.0 | 25.7 | 26.5 | 44.0 | 53.5 | ||
运输尺寸(mm) | 长 | 2180 | 2514 | 2769 | 3250 | 3540 | 3764 | 4374 | 5410 | 5640 | 5560 | |
宽 | 1290 | 1320 | 1650 | 1690 | 1710 | 1810 | 1810 | 1810 | 2022 | 2254 | ||
高 | 1575 | 1575 | 1993 | 2082 | 1880 | 2291 | 2321 | 2321 | 2480 | 2700 | ||
设备总重(Kg) | 1550 | 1632 | 2745 | 3146 | 3771 | 4496 | 4993 | 5680 | 7700 | 8765 | ||
额定 供热量 |
KW | 3000 | 3500 | 4100 | 4700 | 6000 | 7000 | 8200 | 9300 | 12000 | — | |
X104Kcal/h | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 1000 | — | ||
热效率(≥%) | Y | 96.00 | 96.10 | 96.01 | 96.20 | 96.18 | 96.17 | 92.98 | 96.06 | 96.11 | — | |
Q | 98.02 | 98.03 | 98.06 | 98.07 | 98.04 | 98.08 | 92.15 | 98.39 | 98.05 | — | ||
设计压力(Mpa) | 1.1 | — | ||||||||||
介质最高温度(℃) | 320 | — | ||||||||||
循环油流量(m3/h) | 180 | 200 | 250 | 250 | 350 | 400 | 350 | 500 | 600 | — | ||
炉内容油量(m3) | 1.96 | 3.78 | 4.61 | 5.70 | 7.40 | 8.35 | 9.50 | 10.20 | 13.30 | — | ||
配管连接内径(DN) | 150 | 200 | 200 | 250 | 250 | 250 | 300 | 300 | 300 | — | ||
系统装机总容量(KW) | 77.2 | 87.2 | 111.7 | 120.2 | 164.2 | 165 | 202 | 198 | 200 | — | ||
运输尺寸(mm) | 长 | 6194 | 6674 | 7456 | 7742 | 8990 | 9441 | 10484 | 10966 | 13500 | — | |
宽 | 2254 | 2610 | 2807 | 3240 | 3406 | 3390 | 3560 | 3610 | 3740 | — | ||
高 | 2700 | 3150 | 3402 | 3860 | 4117 | 4107 | 4230 | 4280 | 3850 | — | ||
设备总重(Kg) | 10267 | 16743 | 17446 | 20669 | 29682 | 32311 | 34640 | 36852 | 49380 | — | ||
注:表中参数仅供参考,因技术改进,请以随机技术参数为准。 |

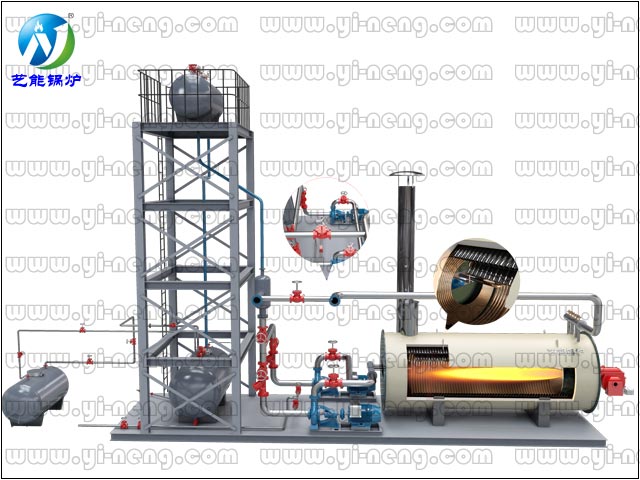

【整装锅炉】 整装锅炉又称快装锅炉,是我们公司提供的一项方便用户现场安装的增值服务。
整装锅炉是相对于传统的散装锅炉来说,传统散装锅炉在工厂生产完成后,把锅炉本体和各个组件运到现场后再组装。而整装锅炉,除基本组件外,还包含底座和支架,在出厂时,各个组件已经和底座支架完成组装和固定,在运到现场后,只需要进行整体安置、连接对外管道,相对散装锅炉大大减少了施工现场的安装时间,同时还提高了锅炉的安装质量。因此,整装锅炉有如下优点:
1.结构紧凑,占地面积小
2.施工方便,施工成本低
3.安装质量高,运行效果好
【注】受限于运输体积,此服务一般只适用于热容量在300万大卡以下的锅炉。
